Darstellungstechnik und CAD I

Vorlesungsinhalt



Die Vorlesung "Darstellungstechnik und CAD I"
ist eine 2-stündige Pflichtvorlesung für alle Studenten im 1. Semester des Studienganges Luft- und Raumfahrtechnik an der Universität Stuttgart.
Zur Vorlesung gehört ein ca. 65 seitiges Manuskript. Es besteht hauptsächlich aus vorbereiteten Seiten mit Zeichnungen die während der Vorlesung über Folienprojektion zu vollständigen Technischen Zeichnungen ergänzt werden. Die Vorlesung ist also eine Art programmierter Kurs Technisches Zeichnen.


Kursbausteine:
1. Die Technische Zeichnung (Literaturangaben, Geschichte, Normung)
2. Allgemeines zu Zeichnungen (Zeichenpapier, Blattgrößen, Schriftfeld und Stückliste, Beschriftung)
3. Darstellung (Zeichnungsmaßstäbe, Linienarten und -breiten, Ansichten A und E, Schnittzeichnungen und -führung, Bruchdarstellungen, Schraffuren und Farben),
4. Maßeintragung (Maßlinien, -hilfslinien, -pfeile, Maßzahlen, Durchmesserzeichen, Halbmessermaße und Halbmesserzeichen, Quadratzeichen und Diagonalkreuz, Kugel, Kegel, Neigung, Verjügung, Einzelheiten, Maßketten, Bogenmaße, Normzahlen und Normmaße)
5. Oberflächenzeichen und Wortangaben
6. Sinnbilder (Schraubverbindungen (Gewinde, Benennung für Schrauben und Muttern, Kleindarstrellungen), Nietverbindungen (Luftfahrtniete), Schweißverbindungen, Schraubenfedern, Zahnräder)
7. Toleranzen und Passungen (Toleranzen, Form- und Lagetoleranzen, Passungen nach System Einheitsbohrung und Einheitswelle, Passungsbeispiele)
8. Werkstoffe (Bezeichnungen, Werkstoff-Kennziffern, Hilfen zur Werkstoffauswahl)


Zur Vorlesung muß eine studienbegleitende Prüfungsleistung erbracht werden. Diese Leistung besteht in der Anfertigung einer individuell mit CAD durchgeführten
DIN A1 Zeichnung


Zeichnungsbeispiele aus dem Vorlesungsmanuskript

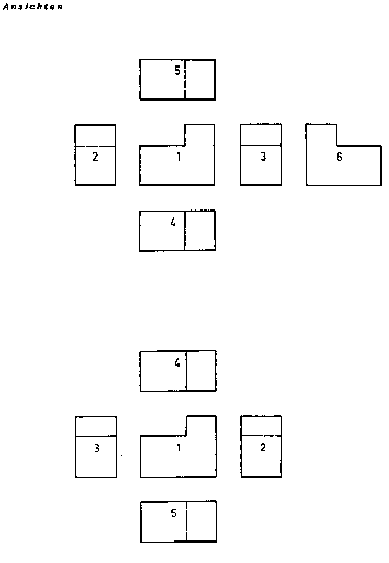

Vorbereitete Zeichnung, Beispiel 1

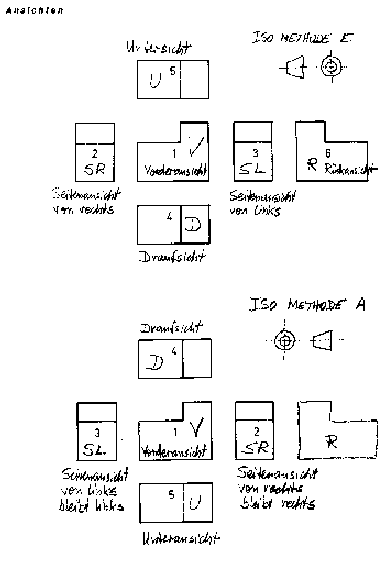

Vom Studenten während der Vorlesung vervollständigte Zeichnung

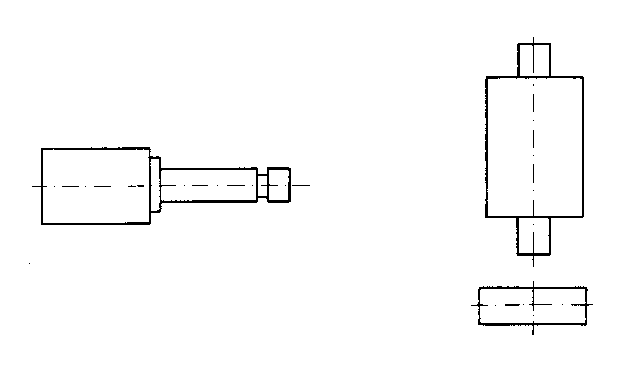

Vorbereitete Zeichnung, Beispiel 2

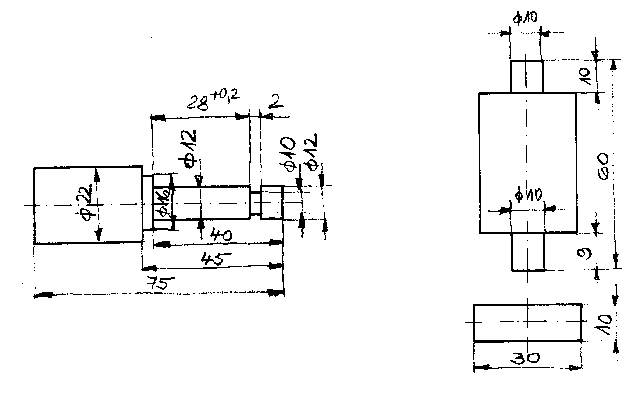

Vom Studenten während der Vorlesung vervollständigte Zeichnung

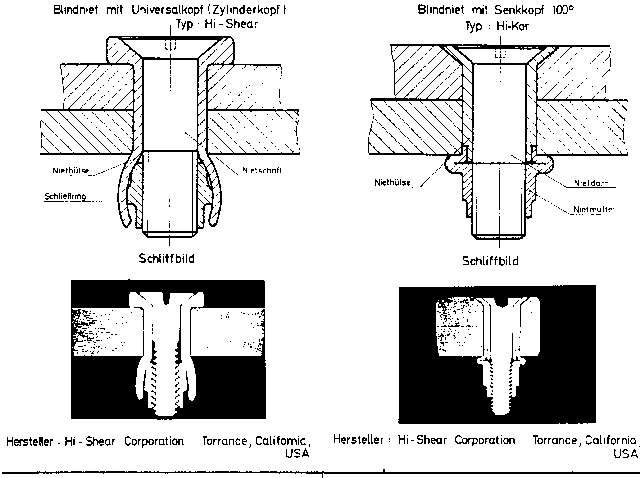

Weiteres Beispiel aus einer Vorlesungsmanuskriptseite
