Der schon historische Windenergiekonverter
"GROWIAN"



GROWIAN Gesamtansicht


Die Grosse Windkraftanlage "GROWIAN"
war einst der grösste Windenergiekonverter der Welt.


Technische Daten:

Leistungscharakteristik:
Elektrische Nennleistung 3000kW, spezifische Flächenleistung 380 Watt je Quadratmeter,
Windgeschwindigkeiten in Nabenhöhe: Einschalt- 5,4 m/s, Nenn- 12,0 m/s, Abschalt- 24 m/s, max. Überlebens- 60,0 m/s.
Jahresenergielieferung bei 9,3 m/s Nennwindgeschwindigkeit ca. 12 GWh.
Rotor:
Anzahl der Rotorblätter 2, Durchmesser 100,4 Meter, Drehzahl 18,5 U/min. Anordnung zum Turm leeseitig, Schnellaufzahl 8 bei Nennwindgeschwindigkeit,
Profiltiefe an der Blattspitze 1,3 Meter, Profiltiefe an der Wurzel 4,93 Meter, Verwindung um 18 Grad nichtlinear, Fläche 105 Quadratmeter, Zuspitzung 0,26 , Streckung 15,4
Profil bei R=0,3 FX-77-W343, bei R=0,6 FX-77-W-258, bei R=1,0 FX-79-W-151
Blattmasse 23 Tonnen.
Material der Rotorblätter: Stahlholm mit GFK-Schale, Blattverstellung mechanisch-elektrisch, Nabenbauart Pendelnabe.
Getriebe:
Bauart: 2 Planeten-, 1 Stirnradstufe, Gesamtübersetzung 1:81.
Maschinenhaus: Bauart Stahlschale, Windrichtungsnachführung automatisch über Elektromotor,
Maschinenhausmasse incl. Rotor 375 Tonnen
Turm:
Bauart Stahl zylindrisch, 1-fach abgespannt, Höhe 100 Meter, Turmmasse 350 Tonnen
Regelung:
Prinzip: kombinierte Drehzahl-Leistungsregelung über Blatteinstellwinkel und Direktumrichter.
Generator:
Bauart asynchron, doppelt gespeist, Nennleistung 3443kVA bei Nenndrehzahl, Nenn-cos-phi: asynchron 0,88 , mit Umrichter 0,95 , Nennspannung 6,3 kV, Drehzahl 1500 U/min.,
Nennfrequenz 50 Hz, Bauform D5 mit 10 Grad Wellenneigung.

Zeichnung Maschinenhaus

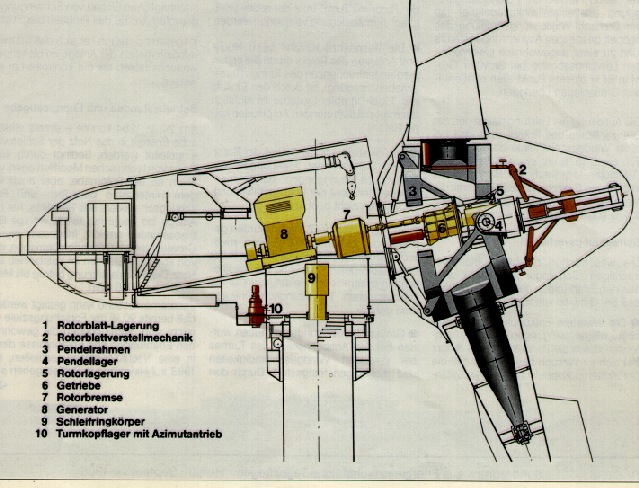

Schnittbild Maschinenhaus und Pendelnabe GROWIAN

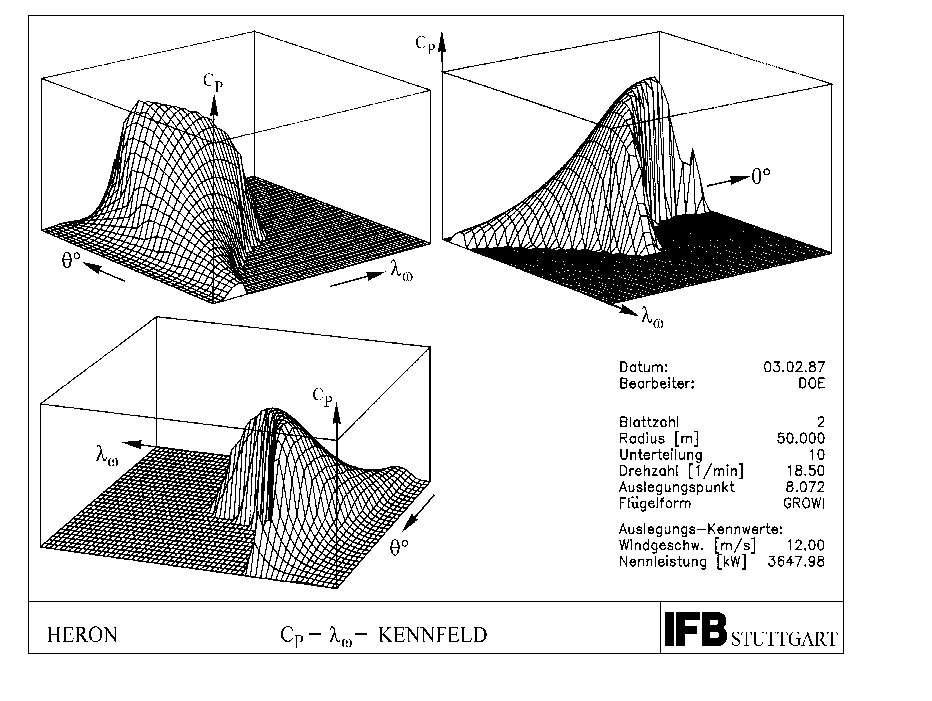

Die GROWIAN-Leistungskennlinie wurde mit der Hütter-Theorie am IFB nachgerechnet. Die folgenden Diagramme zeigen das "Gebirge" des Leistungsbeiwertes aufgetragen über der Schnellaufzahl. Parameter ist der Blattverstellwinkel (Theta).

Leistungsdiagramm, räumlich

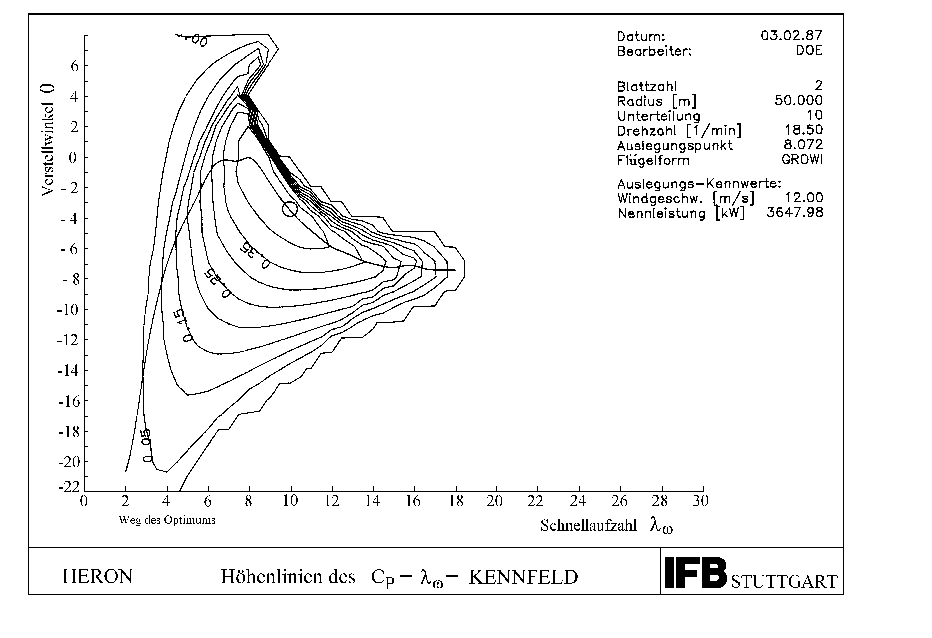

Verlauf Blattverstellung
